STM32でNUTTXを使ってみる

Task Control Interfaces

NuttxのAPIはこちらに詳しく公開されています。
Linuxのアプリを開発したことがある方ならば、同じ関数が使えることに気が付くと思いますが、
Task Control InterfacesのAPIはかなり趣が違っています。
また、タスクスケジュールのやり方(スケジューリングポリシー）がRTOS独特のルールに従っています。
NuttxにはFIFO(FCFSと呼ばれることもあります）、ラウンドロビン(RRと呼ばれることも有ります)、散発スケジューラの3つのスケジュールポリシーが有ります。

Nuttxのスケジュールポリシーについては、こちらにドキュメントが公開されていて、デフォルトのスケジュールポリシーはFIFOで、
ラウンドロビンと散発スケジューラはオプションと書かれていますが、
なぜか、STM32のデフォルトのスケジュールポリシーはラウンドロビンとなっていて、以下のルールに従います。

条件①
優先度の一番高いタスクが実行可能になったら、これよりも低い優先度のタスクが実行中であっても
優先度の一番高いタスクに実行権が移る。

条件②
優先度の一番高いタスクが実行中になったら、自分で実行権を放棄しない限り、動き続ける。
実行権を他のタスクに横取り(pre-empted)されることはない。
条件①に従い、自分よりも優先度の高いタスクが実行可能になったら、実行権は剥奪される。

条件③
優先度の一番高いタスクが複数あるときは、一定の時間間隔で優先度の一番高いタスクが同時に実行される。
時間間隔はCONFIG_RR_INTERVALの値に従う。

この動作を確認するためのサンプルアプリを公開しています。
こちらの手順でapps/examplesディレクトリに追加してください。
以下の手順でサンプルアプリをファームに組み込みます。

$ make clean

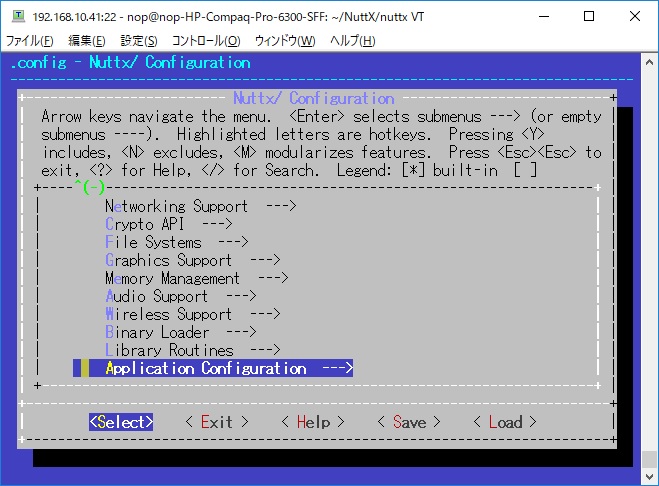

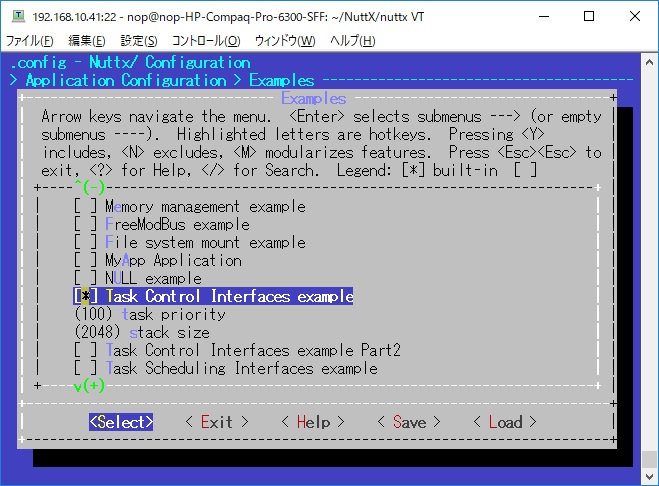

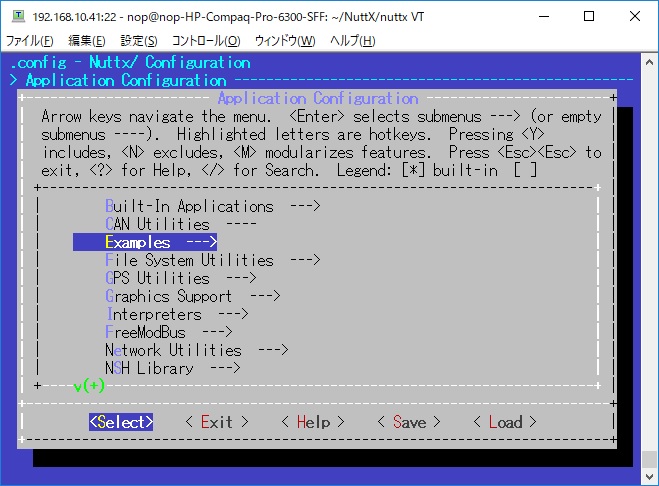

              $ make menuconfig

ここまで変更したらひたすらExitで抜けます。
最後に以下の画面で[.config]を上書きします。

新しい[.config]を使ってファームウェアをビルドし、新しいファームウェアをマイコンに書き込みます。

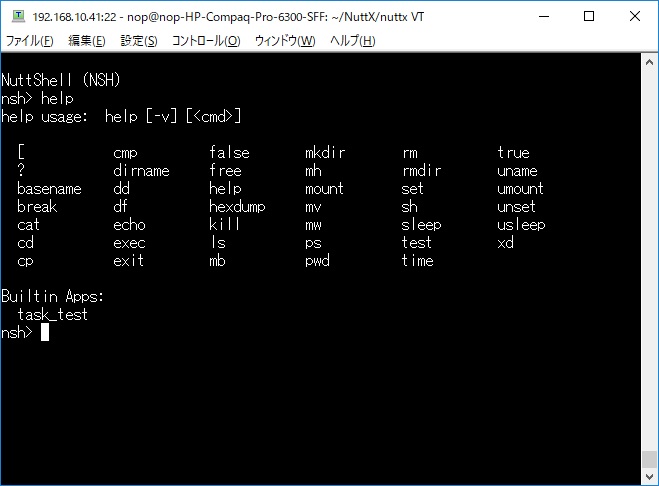

nshに接続するとtask_testアプリが追加されています。

psコマンドを実行すると、スケジュールポリシーがラウンドロビンになっていることが分かります。
Idle Taskは何も処理するタスクが無いときにCPUを単純に消費するタスクで、優先度が0(最低)のタスクで、これだけはFIFOで動きます。

nsh> ps

                PID GROUP PRI POLICY
              TYPE    NPX STATE
              EVENT     SIGMASK   STACK
              COMMAND

                  0     0
              0 FIFO     Kthread N--
              Ready



























              00000000 001000 Idle Task

                  2     2 100
              RR
              Task    ---
              Running



























              00000000 002000 nsh_main

引数無しで実行すると、タスクプライオリティの標準値、最大値、最小値を表示します。

nsh> task_test

              Task Control Interfaces example

              sched_get_priority_std=100

              sched_get_priority_max=255

              sched_get_priority_min=1

              CONFIG_VERSION_MAJOR=12

              CONFIG_VERSION_MINOR=3

              CONFIG_VERSION_PATCH=0

              task_test Finish

F4 Discoveryでusbnshを使っているときは、syslogの出力先がRAMLOGになっているのでdmesgを使う必要が有ります。

nsh> task_test

              nsh> dmesg

              Task Control Interfaces example

              sched_get_priority_std=100

              sched_get_priority_max=255

              sched_get_priority_min=1

              CONFIG_VERSION_MAJOR=12

              CONFIG_VERSION_MINOR=3

              CONFIG_VERSION_PATCH=0

              task_test Finish

タスクの実行はtask_create APIを使います。
task_fork関数はそのラップ関数です。

task_forkの1番目の引数はタスク名
task_forkの2番目の引数はタスクの優先度(プライオリティ)
task_forkの3番目の引数はタスク内の繰り返し処理回数
task_forkの4番目の引数はタスク内の待ち時間

タスク名や優先度を変えて、複数のタスクを起動するので、処理を共通化しています。

test1の引数で実行すると、以下のコードを実行し、以下の表示となります。
各タスクは同じ優先度で起動し、10000000回の繰り返し処理で待ち時間はありません。

    task_fork("myTask1",
              prio_std, 10000000, 0);

                  task_fork("myTask2", prio_std,
              10000000, 0);

system_timerの値は起動時からの通算Tick数(1Tick=10m秒)です。

nsh> task_test test1

              task_create name:myTask1 priority:100

              task_create name:myTask2 priority:100

              task_test Finish

              myTask1 start PID:5 loop:10000000 wait:0 system_timer:1065

              myTask2 start PID:6 loop:10000000 wait:0 system_timer:1085

              nsh> myTask1 end PID:5 system_timer:1159

              myTask2 end PID:6 system_timer:1174

このときタスクの実行権限は以下のように遷移します。
myTask1もmyTask2も並列で動きます。

Prio

①

②

③

④

⑤

⑥

⑦

---

⑧

⑨

⑩

nsh

100

獲得→放棄

task_test

100

獲得→終了

myTask1

100

獲得→剥奪

獲得→終了

myTask2

100

開始→剥奪

獲得→剥奪

獲得→終了

①入力完了により実行権を放棄
②task_testの開始と終了
③myTask1の開始。一定時間動くが、同じ優先度のタスクが他にも有るので実行権を剥奪
④myTask2の開始、一定時間動くが、同じ優先度のタスクが他にも有るので実行権を剥奪
⑤一定時間入力が何もないので実行権を放棄
⑥一定時間動くが、同じ優先度のタスクが他にも有るので実行権を剥奪
⑦一定時間動くが、同じ優先度のタスクが他にも有るので実行権を剥奪
以降⑤から⑦を繰り返す
⑧一定時間入力が何もないので実行権を放棄
⑨一定時間動いて終了
⑩一定時間動いて終了

test2の引数で実行すると、以下のコードを実行し、以下の表示となります。
各タスクは同じ優先度で起動し、100回の繰り返し処理で１回ごとに1マイクロ秒のsleepを行います。
sleepを行うことで実行権を放棄します。

    task_fork("myTask1",
              prio_std, 10000000, 0);

                  task_fork("myTask2", prio_min,
              10000000, 0);

                  task_fork("myTask3", prio_max,
              10000000, 0);

nsh> task_test test2

              task_create name:myTask1 priority:100

              task_create name:myTask2 priority:1

              task_create name:myTask3 priority:255

              myTask3 start PID:12 loop:10000000 wait:0
              system_timer:10845

              myTask3 end PID:12 system_timer:10899

              task_test Finish

              myTask1 start PID:9 loop:10000000 wait:0
              system_timer:10899

              myTask1 end PID:9 system_timer:10953

              nsmyTask2 start PID:11 loop:h10000000 wait:0
              system_timer:10954

              > myTask2 end PID:11 system_timer:11008

このときタスクの実行権限は以下のように遷移します。
myTask3が一番プライオリティが高いので、myTask3は優先的に実行され、他のタスクは待たされます。

Prio

①

②

③

④

⑤

⑥

⑦

---

⑧

⑨

⑩

⑪

⑫

nsh

100

獲得→放棄

task_test

100

獲得→剥奪

獲得→終了

myTask1

100

獲得→剥奪

獲得→終了

myTask2

獲得→剥奪

獲得→終了

myTask3

255

獲得→終了

①入力完了により実行権を放棄
②task_testの開始。MyTask3の開始により実行権を剥奪
③myTask3の開始と終了
④myTask3の終了により実行権を獲得し終了
⑤myTask2の開始。一定時間動くが、同じ優先度のタスクが他にも有るので実行権を剥奪
⑥一定時間入力が何もないので実行権を放棄
⑦一定時間動くが、同じ優先度のタスクが他にも有るので実行権を剥奪
以降⑥から⑦を繰り返す
⑧入力が何もないので実行権を放棄
⑨一定時間動いて終了
⑩入力が何もないので実行権を放棄
⑪myTask2の開始。一定時間動くが、優先度の高いタスクが他にも有るので実行権を剥奪
以降⑩から⑪を繰り返す
⑫一定時間動いて終了

test3の引数で実行すると、以下のコードを実行し、以下の表示となります。
各タスクは優先度を変えて起動し、10000000回の繰り返し処理で待ち時間はありません。
ただし、sleep()により一時的に実行権を放棄しています。これによりmyTask1が先に終了します。

    task_fork("myTask1",
              prio_std, 10000000, 0);

                  sleep(1); // wait 1Sec

                  task_fork("myTask2", prio_min,
              10000000, 0);

                  task_fork("myTask3", prio_max,
              10000000, 0);

nsh> task_test test3

              task_create name:myTask1 priority:100

              myTask1 start PID:14 loop:10000000 wait:0
              system_timer:23832

              myTask1 end PID:14 system_timer:23887

              task_create name:myTask2 priority:1

              task_create name:myTask3 priority:255

              myTask3 start PID:17 loop:10000000 wait:0
              system_timer:23933

              myTask3 end PID:17 system_timer:23987

              task_test Finish

              nsmyTask2 start PID:15 loop:h10000000 wait:0
              system_timer:23988

              > myTask2 end PID:15 system_timer:24042

このときタスクの実行権限は以下のように遷移します。

Prio

①

②

③

④

⑤

⑥

⑦

⑧

⑨

---

⑩

nsh

100

獲得→放棄

task_test

100

獲得→放棄

獲得→剥奪

獲得→終了

myTask1

100

獲得→終了

myTask2

獲得→剥奪

獲得→放棄

獲得→終了

myTask3

255

獲得→終了

①入力完了により実行権を放棄
②task_testの開始とSleepによる実行権の放棄
③myTask1の開始と終了
④Sleepからの復帰で実行権を獲得。MyTask3の開始により実行権を剥奪
⑤myTask3の開始と終了
⑥myTask3の終了により実行権を獲得し終了
⑦myTask2の開始。一定時間動くが、同じ優先度のタスクが他にも有るので実行権を剥奪
⑧一定時間入力が何もないので実行権を放棄
⑨一定時間動くが、高い優先度のタスクが他にも有るので実行権を剥奪
以降⑧から⑨を繰り返す
⑩一定時間動いて終了

test4の引数で実行すると、以下のコードを実行し、以下の表示となります。
各タスクは優先度を変えて起動し、10000000回の繰り返し処理で待ち時間はありません。
ただし、sleep()により一時的に実行権を放棄しています。これによりmyTask1が先に終了します。

    task_fork("myTask1",
              prio_min, 10000000, 0);

                  sleep(1); // wait 1Sec

                  task_fork("myTask2", prio_max,
              10000000, 0);

                  task_fork("myTask3", prio_max,
              10000000, 0);

nsh> task_test test4

              task_create name:myTask1 priority:1

              myTask1 start PID:20 loop:10000000 wait:0
              system_timer:150123

              myTask1 end PID:20 system_timer:150177

              task_create name:myTask2 priority:255

              myTask2 start PID:21 loop:10000000 wait:0
              system_timer:150224

              myTask2 end PID:21 system_timer:150278

              task_create name:myTask3 priority:255

              myTask3 start PID:22 loop:10000000 wait:0
              system_timer:150279

              myTask3 end PID:22 system_timer:150333

              task_test Finish

              nsh>

このときタスクの実行権限は以下のように遷移します。

	Prio	①	②	③	④	⑤	⑥	⑦	⑧	⑨	⑩
nsh	100	獲得→放棄								獲得
task_test	100		獲得→放棄		獲得→剥奪		獲得→剥奪		獲得→終了
myTask1	1			獲得→終了
myTask2	255					獲得→終了
myTask3	255							獲得→終了

①入力完了により実行権を放棄
②task_testの開始とSleepによる実行権の放棄
③myTask1の開始と終了
④Sleepからの復帰で実行権を獲得。myTask2の開始により実行権を剥奪
⑤myTask2の開始と終了
⑥myTask2の終了で実行権を獲得。myTask3の開始により実行権を剥奪
⑦myTask3の開始と終了
⑧myTask3の終了で実行権を獲得し終了

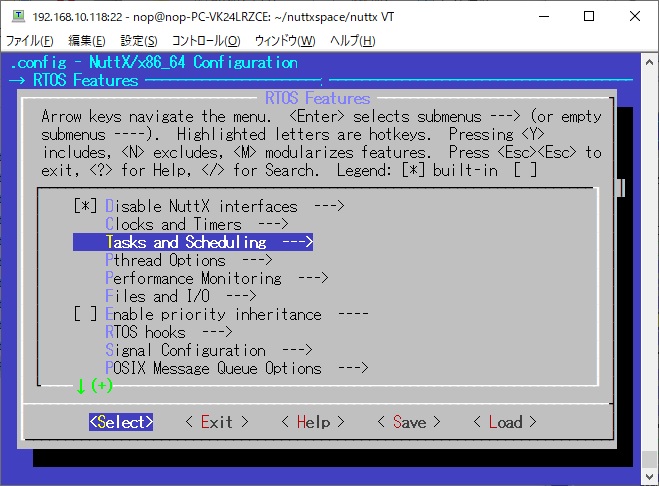

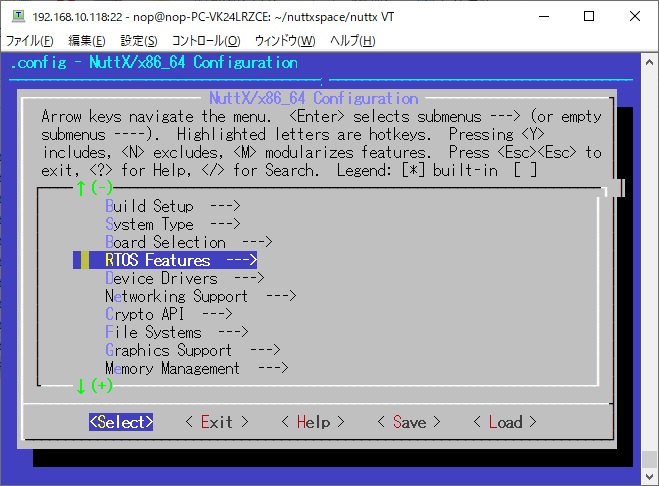

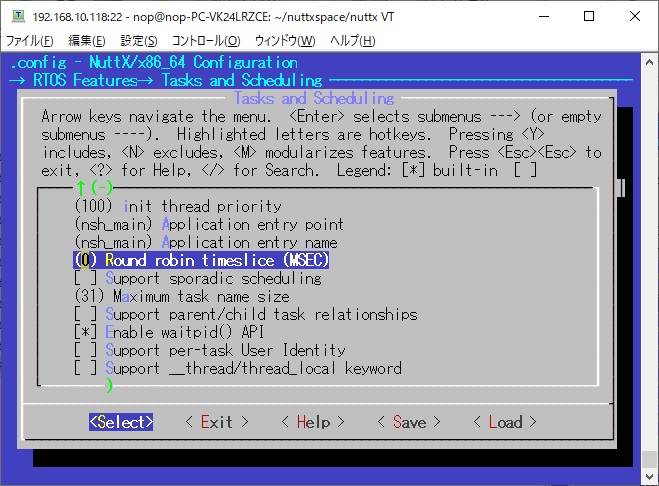

STM32のデフォルトのスケジュールポリシーはラウンドロビンとなっていますが、以下の変更でスケジュールポリシーをFIFOに変更することができます。

FIFOのスケジュールポリシーは、条件③だけが変わります。

条件①
優先度の一番高いタスクが実行可能になったら、これよりも低い優先度のタスクが実行中であっても
優先度の一番高いタスクに実行権が移る。

条件②
優先度の一番高いタスクが実行中になったら、自分で実行権を放棄しない限り、動き続ける。
実行権を他のタスクに横取り(pre-empted)されることはない。
条件①に従い、自分よりも優先度の高いタスクが実行可能になったら、実行権は剥奪される。

条件③
優先度の一番高いタスクが複数あるときは、(時間的に)先に実行可能になったタスクが実行され、
(時間的に)後に実行可能になったタスクは待たされる。

FIFOのスケジュールポリシーに変更後、psコマンドを実行すると、スケジュールポリシーがFIFOになっていることが分かります。

nsh> ps

                PID GROUP PRI POLICY
              TYPE    NPX STATE
              EVENT     SIGMASK   STACK
              COMMAND

                  0     0
              0 FIFO     Kthread N--
              Ready









              00000000 001000 Idle Task

                  2     2 100
              FIFO     Task    ---
              Running









              00000000 002000 nsh_main

こちらがラウンドロビンの時の結果です。

nsh> task_test test1

              task_create name:myTask1 priority:100

              task_create name:myTask2 priority:100

              task_test Finish

              myTask1 start PID:5 loop:10000000 wait:0 system_timer:1065

              myTask2 start PID:6 loop:10000000 wait:0 system_timer:1085

              nsh> myTask1 end PID:5 system_timer:1159

              myTask2 end PID:6 system_timer:1174

こちらがFIFOの時の結果です。
同じ優先度のタスクが複数あるときは、(時間的に)先行するタスクが終了するまで、(時間的に)後続のタスクは待たされます。

nsh> task_test test1

              task_create name:myTask1 priority:100

              task_create name:myTask2 priority:100

              task_test Finish

              myTask1 start PID:5 loop:10000000 wait:0 system_timer:5165

              myTask1 end PID:5 system_timer:5219

              myTask2 start PID:6 loop:10000000 wait:0 system_timer:5219

              myTask2 end PID:6 system_timer:5274

              nsh>

このときタスクの実行権限は以下のように遷移します。

	Prio	①	②	③	④	⑤	⑥	➆	⑧	⑨	⑩
nsh	100	獲得→放棄				獲得
task_test	100		獲得→終了
myTask1	100			獲得→終了
myTask2	100				獲得→終了

①入力完了により実行権を放棄
②task_testの起動と終了
③task_testの終了により実行権を獲得し処理終了
④myTask1の終了により実行権を獲得し処理終了

test5の引数で実行すると、以下のコードを実行し、以下の表示となります。
各タスクは同じ優先度で起動し、100回の繰り返し処理で１回ごとに1マイクロ秒のsleepを行います。

    task_fork("myTask1",
              prio_std, 100, 1);

                  task_fork("myTask2", prio_std, 100, 1);

system_timerの値は起動時からの通算Tick数(1Tick=10m秒)です。

nsh> task_test test5

              task_create name:myTask1 priority:100

              task_create name:myTask2 priority:100

              task_test Finish

              myTask1 start PID:5 loop:100 wait:1 system_timer:1001

              myTask2 start PID:6 loop:100 wait:1 system_timer:1002

              nsh> myTask1 end PID:5 system_timer:1202

              myTask2 end PID:6 system_timer:1202

このときタスクの実行権限は以下のように遷移します。
sleepによりmyTask1もmyTask2も、１回のループごとに実行権を放棄します。

Prio

①

②

③

④

⑤

⑥

⑦

---

⑧

⑨

⑩

nsh

100

獲得→放棄

task_test

100

獲得→終了

myTask1

100

獲得→放棄

獲得→終了

myTask2

100

開始→放棄

獲得→放棄

獲得→終了

①入力完了により実行権を放棄
②task_testの起動と終了
③myTask1の開始。一定時間動くが、sleepにより実行権を放棄
④myTask2の開始、一定時間動くが、sleepにより実行権を放棄
⑤一定時間入力が何もないので実行権を放棄
⑥一定時間動くが、sleepにより実行権を放棄
⑦一定時間動くが、sleepにより実行権を放棄
以降⑤から⑦を繰り返す
⑧入力が何もないので実行権を放棄
⑨一定時間動いて終了
⑩一定時間動いて終了

この様にRTOSの世界では、タスクの優先度が非常に重要な要素となります。
仮に優先度の一番高いタスクが永久ループすると、他のタスクは全く動けなくなります。

APIの使い方に間違いがあるかもしれません。
こちらのドキュメントで確認してください。

ファームの書き込み方法と、nshへの接続方法はこちらに紹介しています。
STM32F4 Discovery
STM32F3 Discovery
STM32F103RB Nucleo
STM32F103 BluePill/BlackPill
STM32F103 VEボード
STM32F407 VGボード
