ESP-IDFを使ってみる

OTAアップグレード

ESP-IDFは、Over The Air（OTA）アップグレードを実行する2つの方法を提供します。
- app_update コンポーネントが提供するネイティブ API を使用します。
- esp_https_ota コンポーネントが提供する簡素化された API を使用することで、HTTPS 経由でのアップグレードが可能になります。

それぞれのサンプルがこちらに公開されています。
そこで、最も基本的なsimple_ota_exampleの使い方を紹介します。

STEP1 同じセグメント内にHTTPSサーバーが必要です。
STEP5.1 ESP32はWiFi/Ethernet経由でルーターに接続します。
STEP5.2 ESP32はHTTPSサーバから新しいバイナリーイメージを取得します。
STEP5.3 ESP32は新しいバイナリーイメージを有効にして再起動します。

まずは、ローカルなHTTPSサーバーを構築する必要が有ります。
HTTPSサーバーの構築はこちらを参考にさせていただきました。
この中で分かりにくいのは、証明書署名要求(CSR)の作成の部分です。
証明書署名要求(CSR)の作成時に、幾つか入力する必要が有ります。
必須項目は、Country Name, Organization Name, Common Nameです。
Common Name (CN) は、Webブラウザに入力されたアドレスと一致している必要があります。
WebサーバーがFQDN (Fully Qualified Domain Name) を持っている場合は、それを指定します。
IPアドレスしか持たない場合は、IPアドレスを指定します。

私は以下の様に入力しました。
192.168.10.49はローカルHTTPサーバのIPアドレスです。

# openssl req -new -key server.key -out
              server.csr

              Enter pass phrase for server.key:

              You are about to be asked to enter information that will
              be incorporated

              into your certificate request.

              What you are about to enter is what is called a
              Distinguished Name or a DN.

              There are quite a few fields but you can leave some blank

              For some fields there will be a default value,

              If you enter '.', the field will be left blank.

              -----

              Country Name (2 letter code) [AU]:JA

              State or Province Name (full name) [Some-State]:Aichi

              Locality Name (eg, city) []:Nagoya

              Organization Name (eg, company) [Internet Widgits Pty
              Ltd]:

              Organizational Unit Name (eg, section) []:

              Common Name (e.g. server FQDN or YOUR name)
              []:192.168.10.49

              Email Address []:



              Please enter the following 'extra' attributes

              to be sent with your certificate request

              A challenge password []:

              An optional company name []:

これ以外に悩む個所は有りません。

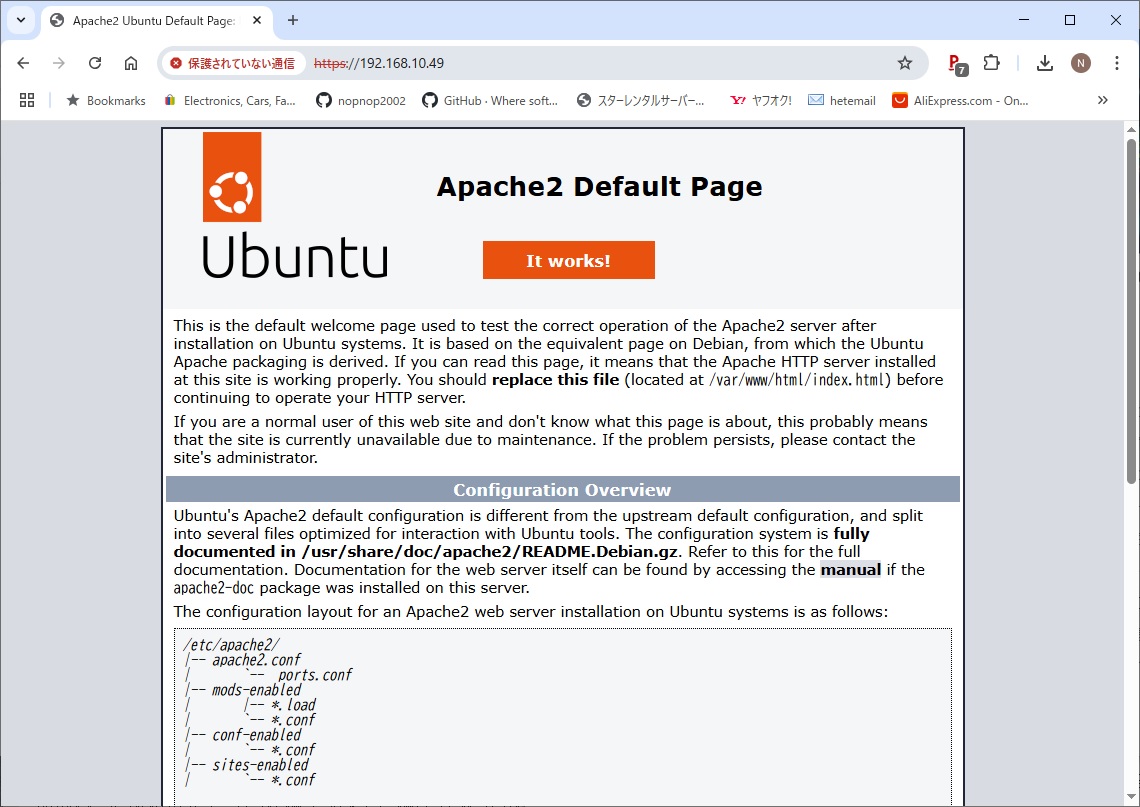

ブラウザーを起動してアドレスバーに[https://IPアドレス]を指定して、以下が表示されればHTTPサーバー構築は完了です。

次にサーバー証明書を使用してESP32からローカルHTTPサーバーにアクセスできるかどうかを確認します。
サーバー証明書は「/etc/ssl/certs/server.crt」に格納されています。
ローカルHTTPサーバーへのアクセスは、このサンプルを利用します。
まずは、このファイルを変更してhttpsのコードだけを有効にします。

static void http_test_task(void
              *pvParameters)

              {

                  //http_rest_with_url();

                  //http_rest_with_hostname_path();

              #if CONFIG_ESP_HTTP_CLIENT_ENABLE_BASIC_AUTH

                  //http_auth_basic();

                  //http_auth_basic_redirect();

              #endif

              #if CONFIG_ESP_HTTP_CLIENT_ENABLE_DIGEST_AUTH

                  //http_auth_digest_md5();

                  //http_auth_digest_sha256();

              #endif

                  //http_encoded_query();

                  //http_relative_redirect();

                  //http_absolute_redirect();

                  //http_absolute_redirect_manual();

              #if CONFIG_MBEDTLS_CERTIFICATE_BUNDLE

                  //https_with_url();

              #endif

                  https_with_hostname_path();

                  //http_redirect_to_https();

                  //http_download_chunk();

                  //http_perform_as_stream_reader();

                  //https_async();

                  //https_with_invalid_url();

                  //http_native_request();

              #if CONFIG_MBEDTLS_CERTIFICATE_BUNDLE

                  //http_partial_download();

              #endif



                  ESP_LOGI(TAG, "Finish http example");

              #if !CONFIG_IDF_TARGET_LINUX

                  vTaskDelete(NULL);

              #endif

              }

menuconfigでルーターのSSIDとパスワードを指定して、ファームをビルドしてESP32に書き込みます。
以下の様にHTTPSのステータスが200で表示されます。

I (13748) HTTP_CLIENT: HTTPS Status =
              200, content_length = 12333

              I (13748) HTTP_CLIENT: HTTP_EVENT_DISCONNECTED

              I (13748) HTTP_CLIENT: Finish http example

ホスト名をローカルHTTPサーバーに変更します。

static void
              https_with_hostname_path(void)

              {

                  esp_http_client_config_t config = {

                      //.host =
              "www.howsmyssl.com",

                      .host =
              "192.168.10.49",

                      .path = "/",

                      .transport_type
              = HTTP_TRANSPORT_OVER_SSL,

                      .event_handler
              = _http_event_handler,

                      .cert_pem =
              howsmyssl_com_root_cert_pem_start,

                  };

このサーバー証明書をローカルHTTPサーバーの証明書に置き換えます。
サーバー証明書はテキストファイルなので、エディターを使って直接書き換えました。
再びファームをビルドしてESP32に書き込みます。
以下の様にHTTPSのステータスが200で表示されれば、ローカルHTTPサーバーへのアクセスは成功です。

I (12188) HTTP_CLIENT: HTTPS Status =
              200, content_length = 10671

              I (12188) HTTP_CLIENT: HTTP_EVENT_DISCONNECTED

              I (12198) HTTP_CLIENT: Finish http example

こちらのOTAのサンプルをビルドしてESP32に書き込みます。

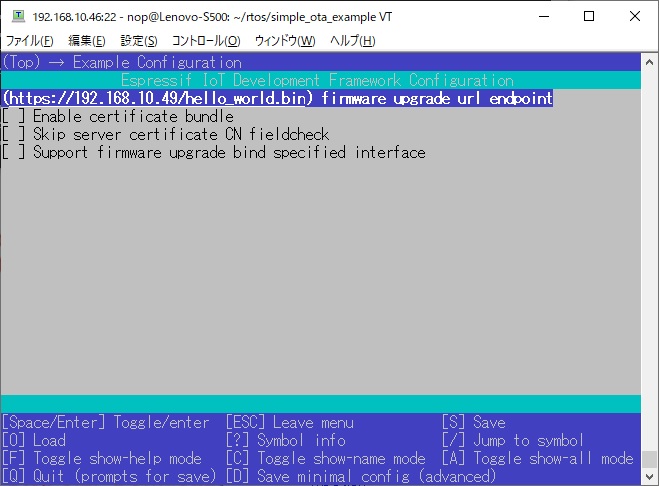

menuconfigでは、firmware upgrade url endpointをローカルサーバーのIPアドレスに書き換えます。
Enable certificate bundleは無効にします。

ビルドして実行するとhello_world.binが無いのでupgradeが失敗します。

I (11776) simple_ota_example: Starting
              OTA example task

              I (11776) simple_ota_example: Attempting to download
              update from https://192.168.10.49/hello_world.bin

              I (11796) main_task: Returned from app_main()

              E (12326) esp_https_ota: File not found(404)

              E (12326) esp_https_ota: Failed to establish HTTP
              connection

              E (12326) simple_ota_example: Firmware upgrade failed

              I (12496) wifi:<ba-add>idx:0 (ifx:0,
              f8:b7:97:36:de:52), tid:5, ssn:0, winSize:64

              I (12596) wifi:<ba-add>idx:1 (ifx:0,
              f8:b7:97:36:de:52), tid:0, ssn:15, winSize:64

binディレクトリにあるsimple_ota.binをローカルHTTPサーバにコピーし、/var/www/html/以下に置きます。

$ ls build/*.bin

              build/ota_data_initial.bin  build/simple_ota.bin



              $ scp build/

simple_ota.bin
              nop@192.168.10.49:$HOME



              $ ssh

nop@192.168.10.49



                $ mv

simple_ota.bin
                  hello_world.bin



                  $ sudo cp hello_world.bin /var/www/html/



                  $ ls -l /var/www/html/

                  合計 888

                  -rw-r--r-- 1 root root 895952  8月  2 16:00
                  hello_world.bin

                  -rw-r--r-- 1 root root  10671  8月  2
                  12:33 index.html

再びOTAのサンプルコードを実行します。
upgradeが成功し、新しいファームを有効にするために再起動します。

I (11757) simple_ota_example: Starting
              OTA example task

              I (11757) simple_ota_example: Attempting to download
              update from https://192.168.10.49/hello_world.bin

              I (11777) main_task: Returned from app_main()

              I (12317) esp_https_ota: Starting OTA...

              I (12317) esp_https_ota: Writing to <ota_1>
              partition at offset 0x1d0000

              I (12547) wifi:<ba-add>idx:0 (ifx:0,
              f8:b7:97:36:de:52), tid:5, ssn:0, winSize:64

              I (12627) wifi:<ba-add>idx:1 (ifx:0,
              f8:b7:97:36:de:52), tid:0, ssn:35, winSize:64

              I (25127) esp_image: segment 0: paddr=001d0020
              vaddr=3f400020 size=1f048h (127048) map

              I (25167) esp_image: segment 1: paddr=001ef070
              vaddr=3ff80000 size=0001ch (    28)

              I (25167) esp_image: segment 2: paddr=001ef094
              vaddr=3ffb0000 size=00f84h (  3972)

              I (25177) esp_image: segment 3: paddr=001f0020
              vaddr=400d0020 size=a0284h (656004) map

              I (25397) esp_image: segment 4: paddr=002902ac
              vaddr=3ffb0f84 size=03008h ( 12296)

              I (25407) esp_image: segment 5: paddr=002932bc
              vaddr=40080000 size=178e8h ( 96488)

              I (25447) esp_image: segment 0: paddr=001d0020
              vaddr=3f400020 size=1f048h (127048) map

              I (25487) esp_image: segment 1: paddr=001ef070
              vaddr=3ff80000 size=0001ch (    28)

              I (25487) esp_image: segment 2: paddr=001ef094
              vaddr=3ffb0000 size=00f84h (  3972)

              I (25497) esp_image: segment 3: paddr=001f0020
              vaddr=400d0020 size=a0284h (656004) map

              I (25717) esp_image: segment 4: paddr=002902ac
              vaddr=3ffb0f84 size=03008h ( 12296)

              I (25727) esp_image: segment 5: paddr=002932bc
              vaddr=40080000 size=178e8h ( 96488)

              I (25827) simple_ota_example: OTA Succeed, Rebooting...

              I (25827) wifi:state: run -> init (0x0)

              I (25827) wifi:pm stop, total sleep time: 783944 us /
              15198242 us



              I (25827) wifi:<ba-del>idx:1, tid:0

              I (25827) wifi:<ba-del>idx:0, tid:5

              I (25837) wifi:new:<1,0>, old:<1,0>,
              ap:<255,255>, sta:<1,0>, prof:1,
              snd_ch_cfg:0x0

              I (25887) wifi:flush txq

              I (25887) wifi:stop sw txq

              I (25887) wifi:lmac stop hw txq

              I (25887) wifi:Deinit lldesc rx mblock:10

ローカルHTTPサーバーにhello_world.binが有る限り、upgradeを繰り返します。
ローカルHTTPサーバーからhello_world.binを削除すると、upgrade失敗で終了します。
実際の運用では、upgradeを定期的に実行し、ファームのバージョンをチェックするなどの対応が必要になります。
こちらのサンプルでは、ファームのバージョンチェックを行って、upgradeの実行可否を決めています。

続く．．．
